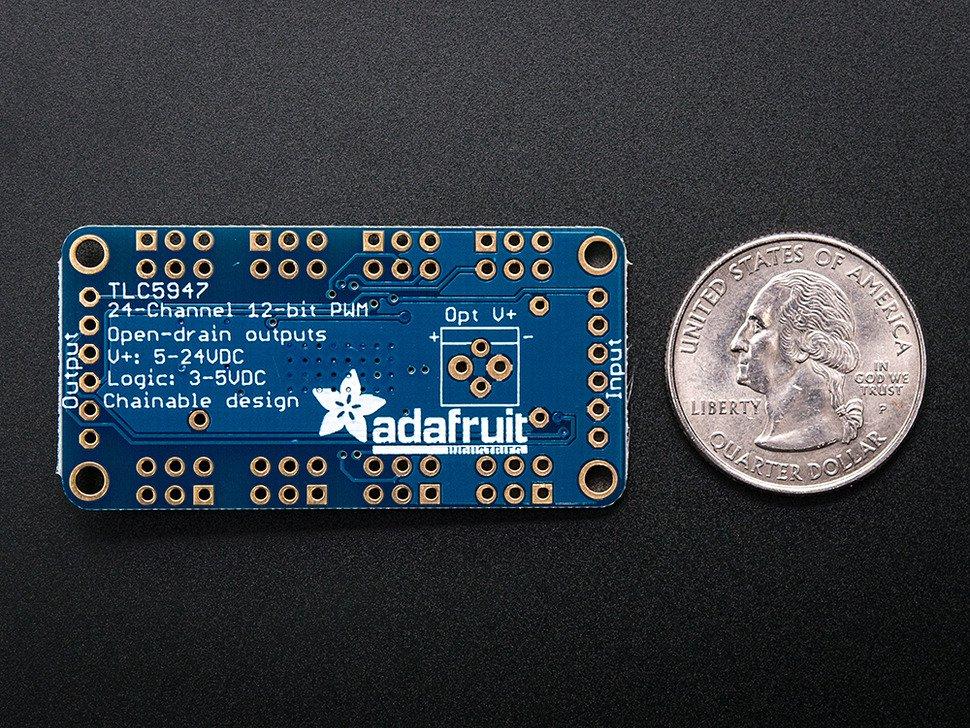

Adafruit 24-kanaals 12-bits PWM LED- driver - SPI-interface - TLC5947

Voor iedereen die 24 PWM-kanalen wil besturen: groeten! We willen ook dat je dit breakout - board voor de TLC5947 PWM driver bekijkt. Deze chip kan 24 afzonderlijke kanalen met 12-bits PWM- output aansturen. Ontworpen (en ideaal) voor LED-besturing, dit board is niet goed voor het aansturen van servo's. Als je servo's moet aansturen, daar hebben we hier een controller voor.

Er zijn slechts drie "SPI"-pinnen nodig om gegevens te verzenden (onze Arduino- library laat zien hoe u digitale microcontroller-pinnen gebruikt). Het beste van alles is dat het ontwerp volledig schakelbaar is. Zolang er genoeg stroom is voor alle boards, kun je er zoveel aan elkaar koppelen als je wilt, als een klein spoor van blauwe PCB's dat zich uitstrekt tot in de zonsondergang. Elk van de 24 output is constant-current en open drain. U kunt meerdere LED's in serie aansturen, met een V+ anodevoeding van maximaal 30V. Als u iets wilt aansturen waarvoor een digitale ingang nodig is, moet u een pullup-weerstand van de aandrijfpin naar uw logische niveau gebruiken om de volledige golfvorm te creëren.

Er wordt één weerstand gebruikt om de stroom voor elk van de outputs in te stellen, de constante stroom betekent dat de LED-helderheid niet verandert als de stroomtoevoer daalt. We gebruiken een weerstand van 3,3K voor ongeveer 15mA, maar je kunt er een doorlopende weerstand overheen solderen als je die waarde wilt veranderen. Raadpleeg het gegevensblad van de datasheet voor meer informatie over weerstand-naar-stroomwaarden.

We voegen een paar extra's toe om dit board gebruiksvriendelijk te maken: een duurzame 5V low-dropout-regelaar (met bescherming tegen omgekeerde polariteit voor het case je het achterstevoren aansluit), een groene power-good LED, vier montagegaten en een stroom ingestelde weerstand. Een stukje 0,1" header is ook inbegrepen, zodat je het kunt solderen en op een breadboard kunt aansluiten.

Gebruik: Voed V+ met 5-30VDC en verbind ground met de gemeenschappelijke ground . Stuur vervolgens 3-5V logische SPI-gegevens op DIN (data in), CLK (clock) en LAT (latch). Als u snel alle outputs wilt uitschakelen, verhoogt u de OE-pin - deze wordt laag getrokken om de PWM- outputs in te schakelen.

• Afmetingen: 25,39 mm / 0,9 "x 51,1 mm / 2" x 4 mm / 0,1 "
• Gewicht: 4,76 g
