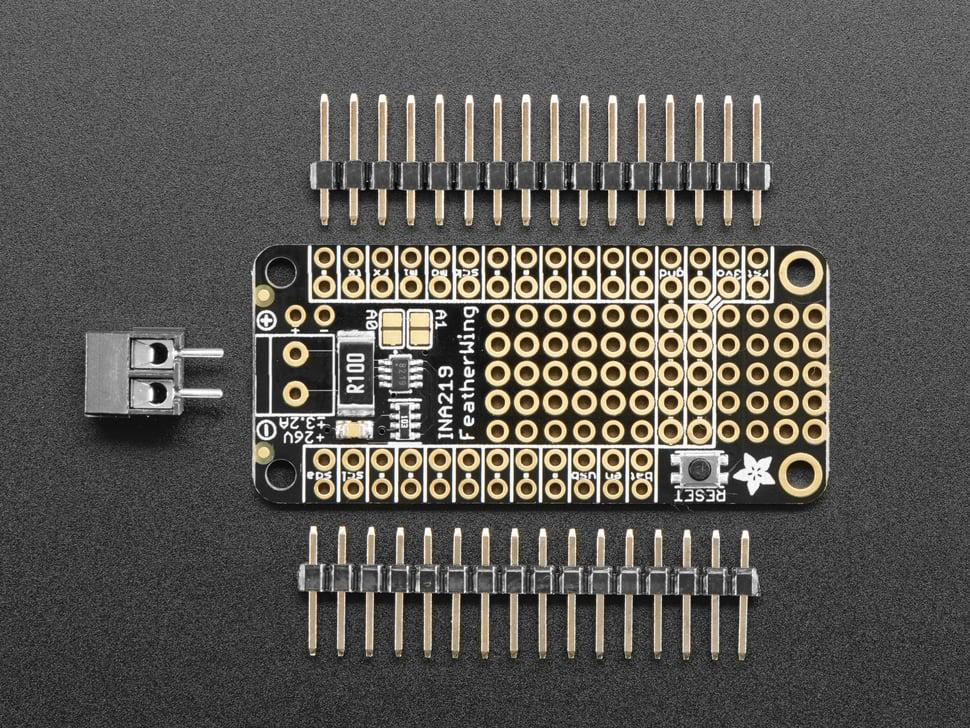

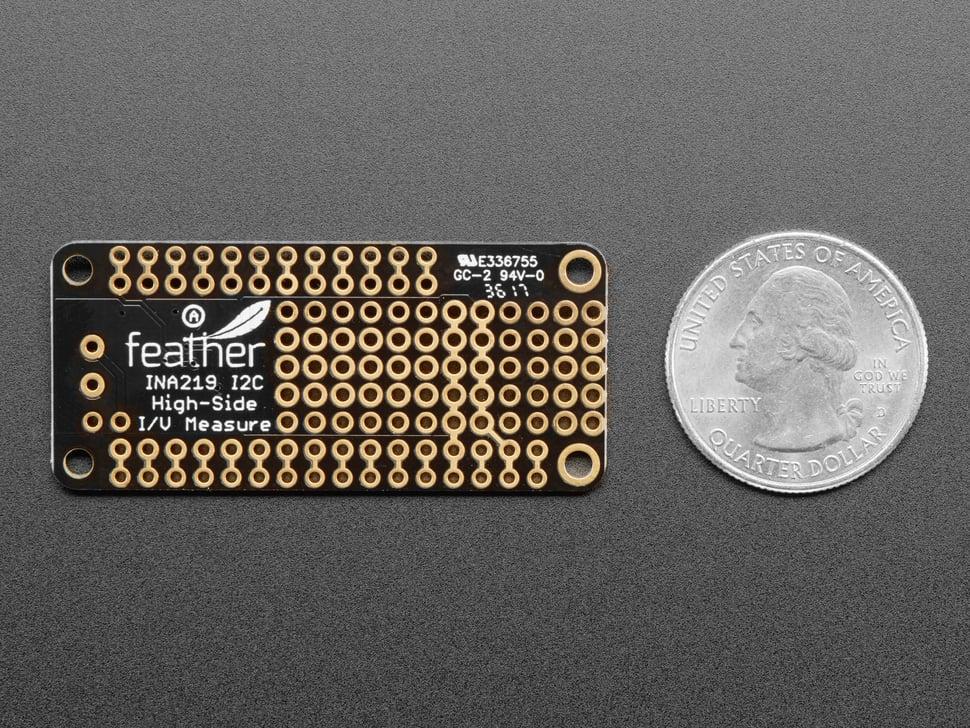

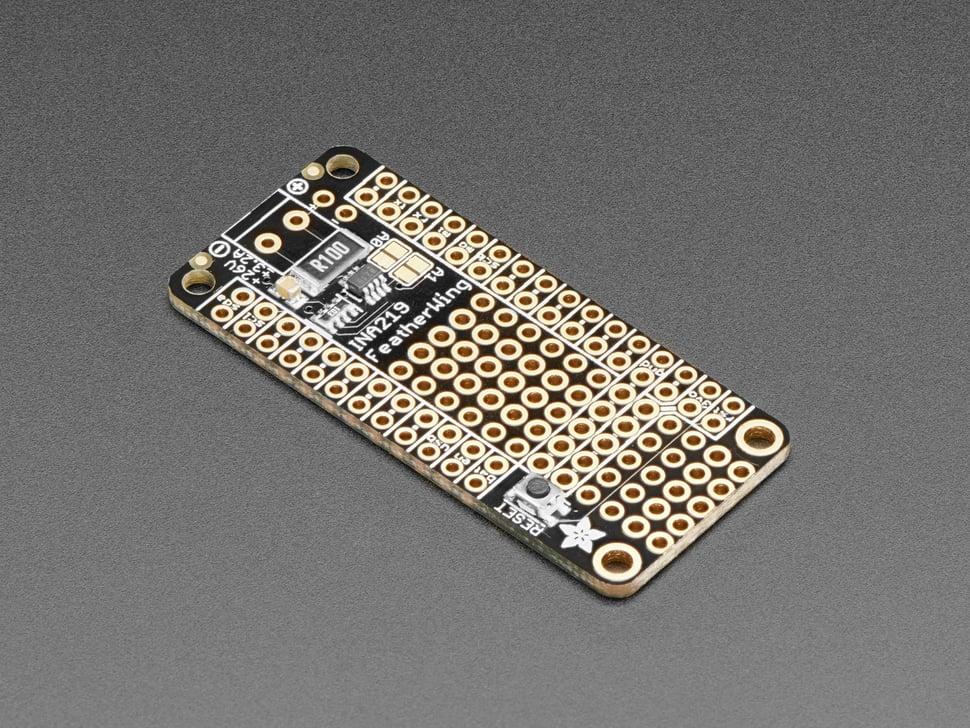

Adafruit INA219 FeatherWing

De INA219 FeatherWing revolutioneert vermogensbewaking door metingen van hoge spanning en gelijkstroom via I²C te stroomlijnen met een nauwkeurigheid van 1%. Deze krachtige tool is ideaal ter vervanging van omslachtige dubbele multimeteropstellingen en is compatibel met alle feather .

Dankzij naadloze communicatie via I2C kunnen gebruikers het I2C-adres aanpassen om maximaal vier INA219 FeatherWings op één feather aan te sluiten. Deze flexibiliteit zorgt voor veelzijdige toepassing in diverse projecten.

Vanwege de beschikbaarheid van de chip omvat het ontwerp nu de INA219A of de INA219B. Beide bieden een uitzonderlijke consistentie en nauwkeurigheid, waarbij versie A een maximale meetfout van de stroom heeft van ±1% bij alle temperaturen.

In tegenstelling tot typische low-side apparaten, maakt deze slimme chip het mogelijk om de high-side stroomsterkte te bewaken tot +26 VDC, zelfs bij een voeding van 3,3 V. De chip levert essentiële high-side spanningsgegevens die essentieel zijn voor het beoordelen van de levensduur van batterijen of het evalueren van zonnepanelen.

Dankzij de precisieversterker en een 0,1 ohm, 1%-detectieweerstand kan de INA219 tot ±3,2 ampère meten, met een hoge resolutie via een interne 12-bits ADC.

Gevorderde gebruikers kunnen het bereik aanpassen door de sensorweerstand te vervangen en tot 32 ampère te meten, wat een breder scala aan toepassingen mogelijk maakt. Een gebruiksvriendelijke tutorial zorgt voor een probleemloze installatie met Arduino of CircuitPython.
