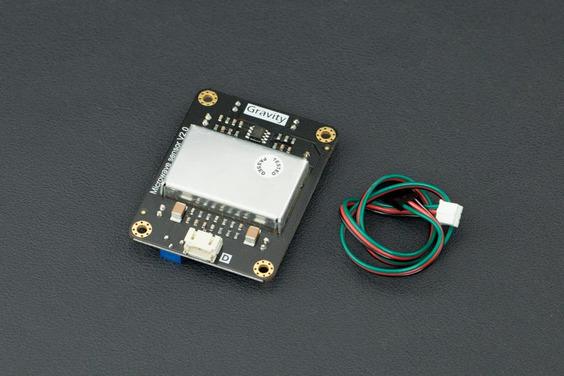

Gravity : digitale microgolfsensor (bewegingsdetectie)

De microgolfsensor past het Doppler-effect toe om bewegende objecten te detecteren met behulp van microgolven. Dit verschilt van de methode die wordt gebruikt door een gewone infrarood (IR) sensor, aangezien microgolven gevoelig zijn voor een verscheidenheid aan voorwerpen die microgolven reflecteren en de sensorwaarden niet worden beïnvloed door de omgevingstemperatuur.

Dit type microgolfsensor wordt veel gebruikt in industriële, transport- en civiele toepassingen, zoals het meten van voertuigsnelheid, vloeistofniveaus, automatische deurbewegingsdetectie, automatisch wassen, productielijnmateriaaldetectie en auto-achteruitrijsensoren enz.

De microgolfdetectiemethode heeft de volgende voordelen ten opzichte van andere methoden:

1. Contactloze detectie
2. Metingen die niet worden beïnvloed door temperatuur, vochtigheid, geluid, lucht, stof of licht - geschikt voor veeleisende omgevingen
3. Sterke weerstand tegen radiofrequentie-interferentie
4. Lage output, onschadelijk voor de mens
5. Breed detectiebereik en hoge snelheid
6. Ondersteunt detectie van niet-levende objecten


Specificatie

• Werkspanning: 5V + 0.25V
• Werkstroom (CW): 60mA max., 37mA typisch
• Interface: Gravity 3-pins interface （Digitaal）
• Afmeting: 48,5x63 mm
• Emissieparameters:
  • Detectie afstand: 2-16M continu instelbaar
  • Emissiefrequentie: 10,525 GHz
  • Precisie frequentie-instelling: 3 MHz
  • Uitgangsvermogen (minimum): 13dBm EIRP
  • Harmonische emissie: <-10dBm
  • Gemiddelde stroom (5% DC): 2mA typ.
  • Pulsbreedte (Min.): 5uSec
  • Laadcyclus (min.): 1%
• Ontvangstparameters:
  • Gevoeligheid: (signaal-ruisverhouding 10dB) 3Hz tot 80Hz
  • Bandbreedte: -86dBm
  • 3Hz tot 80Hz Bandbreedte Rommel: 10uV
  • Antenneversterking: 8dBi
  • Verticale 3dB Beam Breedte: 36 graden
  • Level 3dB Beam Breedte: 72 graden

Documenten

• Wiki (digitale microgolfsensor)
• Gerelateerde documenten
