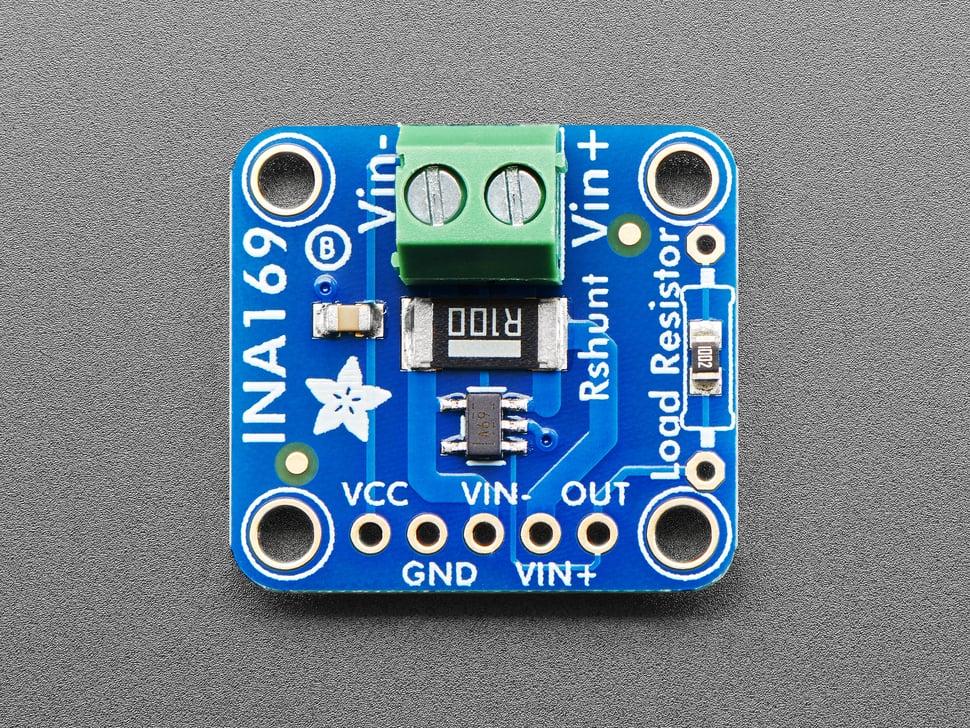

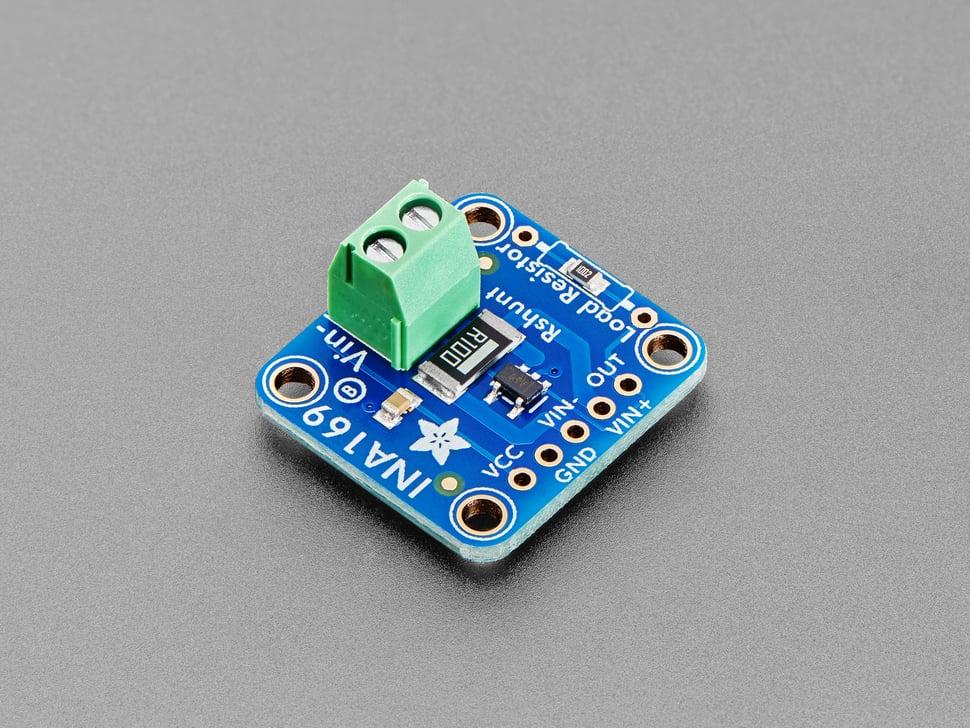

Adafruit INA169 Analoge DC sensor breakout - 60V 5A Max

Dit breakout board voldoet effectief aan al uw behoeften op het gebied van stroombewaking. Dankzij de INA169-chip kunt u moeiteloos de DC-stroomopname meten met een gebruiksvriendelijke analoge output die geaard is voor stabiliteit, waardoor het uitstekend geschikt is voor systemen met terugkoppelingslusregeling.

De meeste stroommeetinstrumenten blinken alleen uit in lagedrukmetingen, waardoor meetprocessen worden gecompliceerd door het wijzigen van ground . Dit breakout vereenvoudigt dit met slimme hogedrukstroommeetmogelijkheden, board tot +60 VDC kunnen weerstaan.

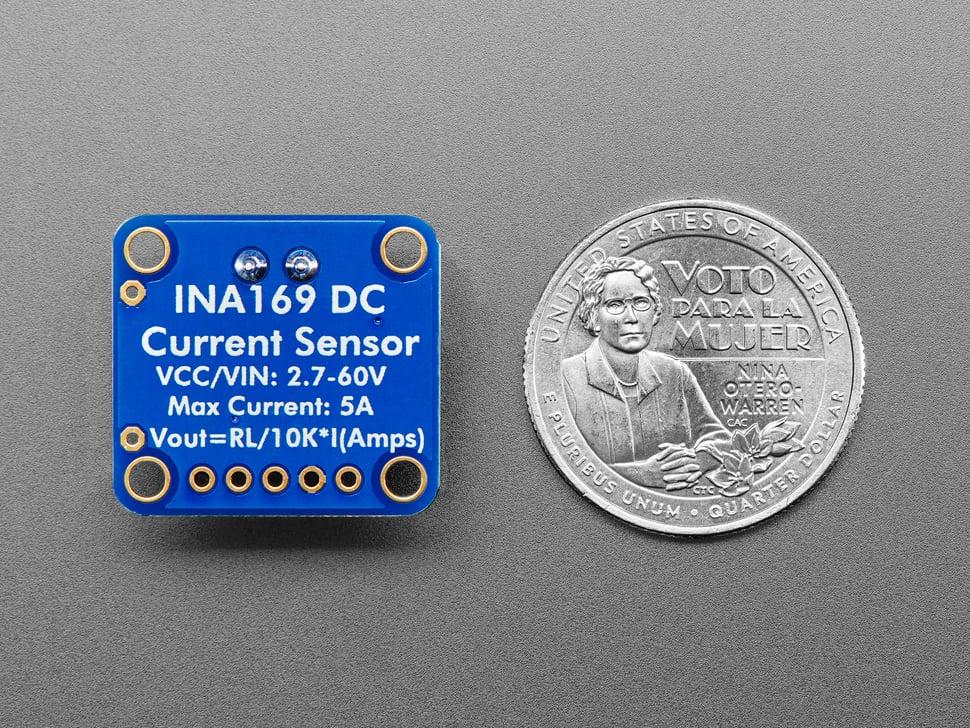

De ingebouwde precisieversterker meet de spanning over een 0,1 ohm, 1%-meetweerstand. De versterker is geschikt voor continu vermogen van 2 W en measures stromen tot +5 A. De output is proportioneel en produceert 1 V per ampère met behulp van de board 10 kOhm-weerstand. Aanpassingen zijn mogelijk; vervang de belastingsweerstand voor de gewenste output .

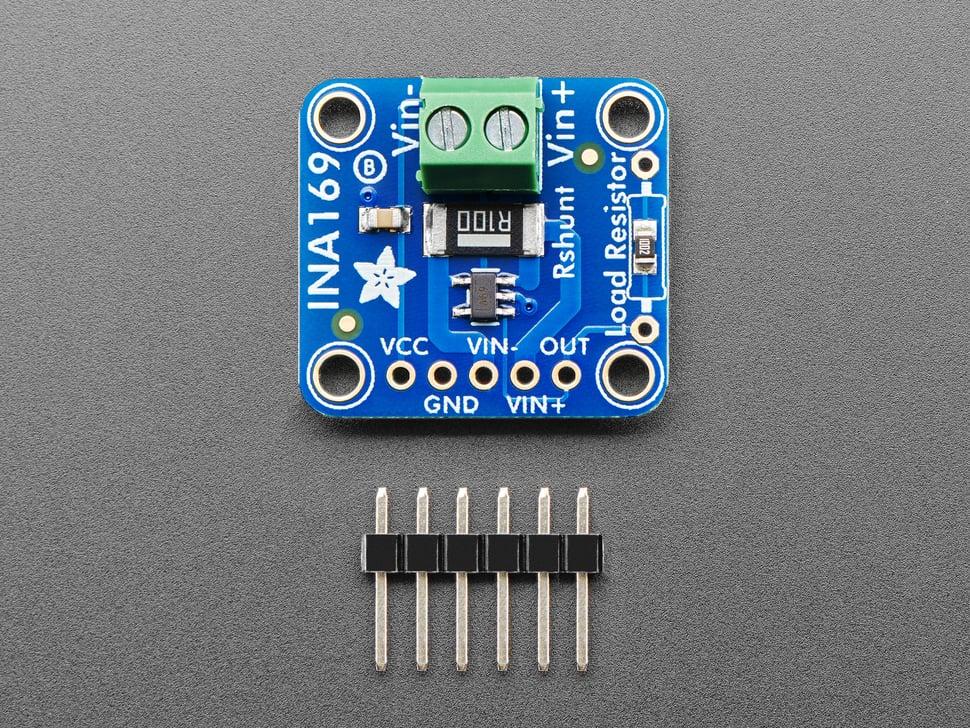

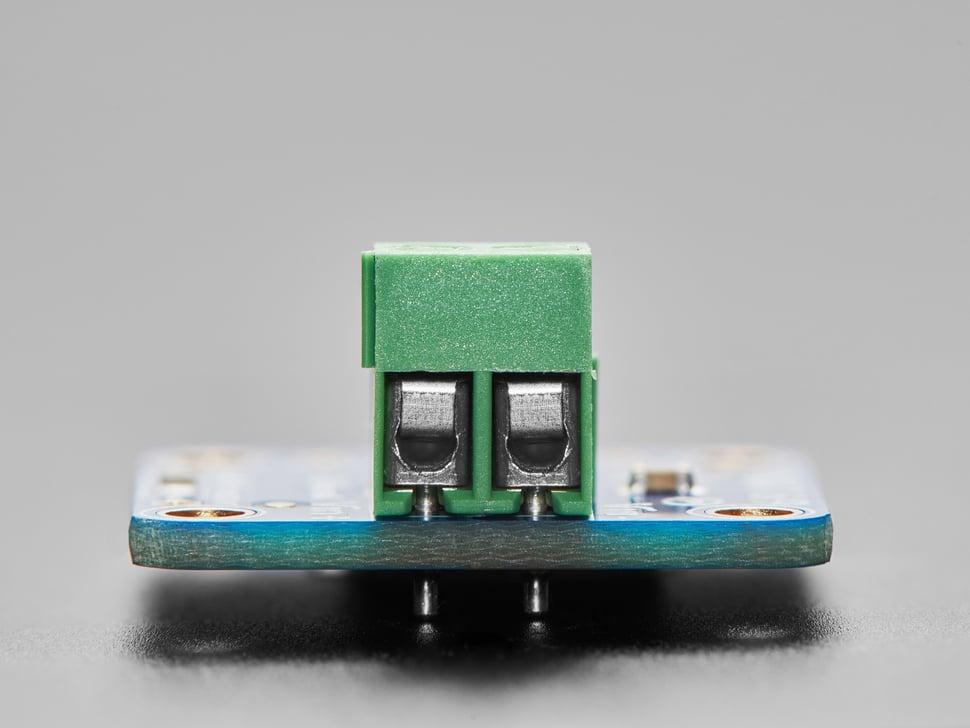

Het pakket bevat een 5-pins header voor naadloze breadboard integratie en een voorgesoldeerde 3,5mm-aansluiting voor eenvoudig bevestigen en loskoppelen van belastingen. Werkt moeiteloos door de voeding aan te sluiten op 2,7-60 V naar VCC en sluit V+ aan op de high-side van de voeding en V- op uw geaarde belasting. Meet de output met een multimeter voor direct resultaat.
