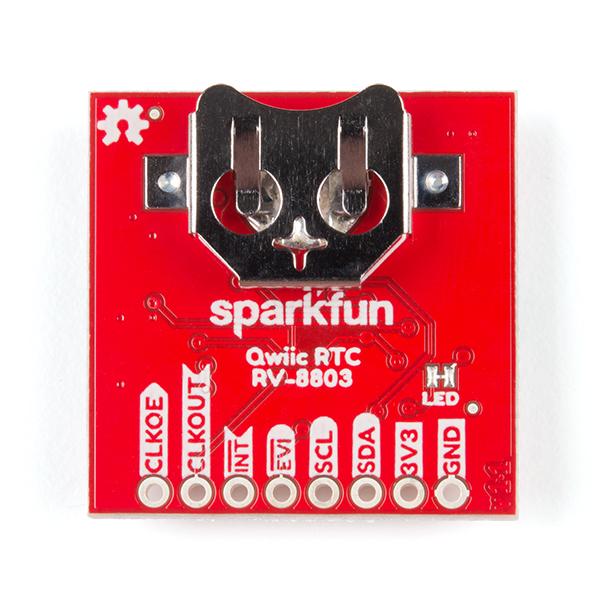

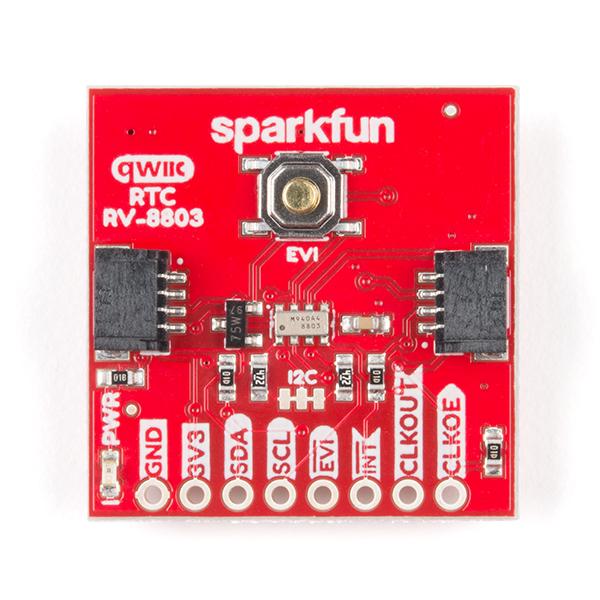

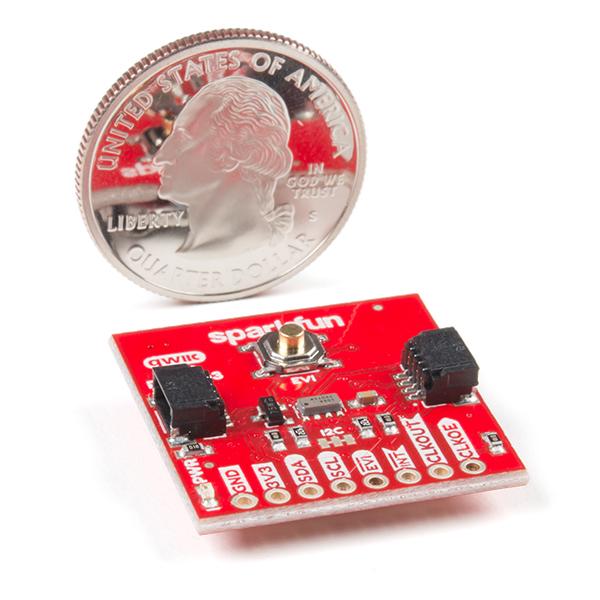

SparkFun Real Time Clock Module - RV-8803 (Qwiic)

De SparkFun RV-8803 Real Time Clock-module is een Qwiic-compatibele breakout-board voor de RV-8803 RTC. De RV-8803 beschikt over een aantal indrukwekkende functies, waaronder een temperatuurgecompenseerd kristal dat zorgt voor een extreem nauwkeurige tijdregistratie, een laag stroomverbruik en een tijdstempelgebeurtenisinvoer, samen met een door de gebruiker programmeerbare timingoffsetwaarde. De RV-8803 heeft ook een verbeterde I2C-interface in vergelijking met de RV-1805 RTC, waardoor het niet meer nodig is om opdrachten / schrijfbewerkingen naar het apparaat uit te voeren. Het beste van alles is dat de temperatuurcompensatie in de fabriek gekalibreerd wordt geleverd. Gebruikmakend van ons handige Qwiic-systeem, dus solderen is niet nodig om het op de rest van uw systeem aan te sluiten. We hebben echter nog steeds 0,1 "-pitch pinnen naar buiten gebracht voor het geval u liever een breadboard gebruikt.

Het toevoegen van een realtime klok aan uw project is de perfecte manier om nauwkeurigere gegevens te krijgen; timing of anderszins. Het gebruik van de Qwiic-connector zorgt voor een snelle, solide manier om dit in uw project op te nemen. De RTC-module heeft tellers voor honderdsten van seconden, seconden, minuten, uren, datum, maand, jaar en weekdag met een aantal alarm- en onderbrekingsinstellingen. Bovendien zorgt het grote bedrijfstemperatuurbereik (-40 tot + 105 ° C) en het temperatuurgecompenseerde kristal voor een goede aanvulling voor veldtoepassingen of ruwe omgevingen.

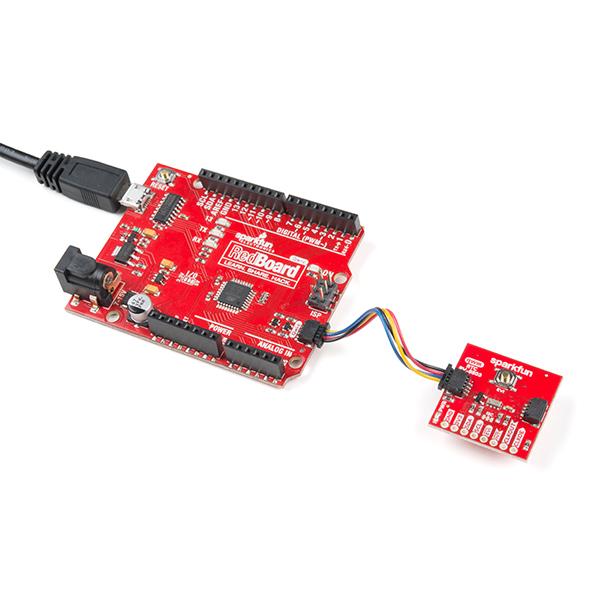

Het SparkFun Qwiic Connect-systeem is een ecosysteem van I2C-sensoren, actuatoren, afschermingen en kabels die het maken van prototypes sneller en minder foutgevoelig maken. Alle Qwiic-compatibele boards gebruiken een gemeenschappelijke 1 mm pitch, 4-pins JST-connector. Dit vermindert de hoeveelheid benodigde PCB-ruimte, en gepolariseerde aansluitingen zorgen ervoor dat u deze niet verkeerd kunt aansluiten.

Ga aan de slag met de SparkFun RV-8803 Real Time Clock Module Guide

Bevat:

• 1x SparkFun realtime klokmodule - RV-8803
• 1x 12 mm CR1225-knoopcelbatterij

Kenmerken:

• In de fabriek gekalibreerde temperatuurcompensatie
• Hoge tijdnauwkeurigheid
  • ± 1,5 ppm 0 tot + 50 ° C
  • ± 3,0 ppm -40 tot + 85 ° C
  • ± 7,0 ppm +85 tot + 105 ° C
• 1,5 V tot 5,5 V Spanningsbereik
• 240nA @ 3.3v Laag stroomverbruik
• I2C-adres: 0x32
• Periodieke Countdown Timer Interrupt-functie
• Periodic Time Update Interrupt-functie (seconden, minuten)
• Alarm onderbreekt voor weekdag of datum, uur en minuutinstellingen
• Externe gebeurtenisinvoer met onderbrekings- en Time Stamp function
• Programmeerbare klokuitgangspen voor randapparatuur.
• Temperatuurbereik: -40 tot + 105 ° C
• 2x Qwiic-connectoren
