Adafruit HUZZAH ESP8266 breakout

Voeg internet toe aan uw volgende project met een schattige, hapklare wifi-microcontroller, voor een prijs die u bevalt! De ESP8266-processor van Espressif is een 80 MHz-microcontroller met een volledige WiFi-front-end (zowel als client als als toegangspunt) en TCP/IP-stack met ook DNS-ondersteuning. Hoewel deze chip erg populair was, was hij ook erg moeilijk te gebruiken. De meeste goedkope modules zijn niet geschikt voor breadboard , hebben geen ingebouwde 500mA 3,3V-regelaar of niveauverschuiving en zijn niet CE- of FCC-zendergecertificeerd....TOT NU!

De Adafruit HUZZAH ESP8266 breakout is wat we hebben ontworpen om het werken met deze chip supergemakkelijk en erg leuk te maken. We hebben een gecertificeerde module met een ingebouwde antenne en veel pinnen genomen en deze op onze ontworpen breakout -PCB's gesoldeerd. We hebben toegevoegd:

Reset knop,
Gebruikersknop die de chip ook in de opstartmodus kan zetten,
Rode LED die je kunt laten knipperen,
Niveauverschuiving op de UART en resetpen,
3,3V uit, 500mA-regelaar (u wilt aannemen dat de ESP8266 tot 250mA kan trekken, dus budget dienovereenkomstig)
Twee diode-beveiligde inputs (een voor een USB-kabel, een andere voor een batterij)

Twee parallelle, breadboard -vriendelijke breakouts aan weerszijden geven u toegang tot:

1 x analoge ingang (1,0V max)
9 x GPIO (3.3V logic), ook te gebruiken voor I2C of SPI
2 x UART-pinnen
2 x inputs voedingsingangen, reset, inschakelen, LDO-uitschakelen, 3,3V- output

Een breakout aan het einde heeft een "FTDI" pinout, zodat u een FTDI- of consolekabel kunt aansluiten om software te uploaden en foutopsporingsinformatie te lezen/schrijven via de UART. Wanneer u klaar bent met coderen, verwijdert u de kabel en kan deze kleine module in uw projectdoos worden ingebouwd.

Elke module is vooraf geladen met NodeMCU's Lua-interpreter (NodeMCU 0.9.5 build 20150318 / Lua 5.1.4 om specifiek te zijn), u kunt opdrachten uitvoeren en Lua-programma's rechtstreeks in de Flash van de module opslaan met behulp van een USB-serieel converter . Maar als je wilt, kun je Lua overslaan en direct doorgaan met het gebruik van de Arduino IDE. Zodra u de ESP8266-kern hebt gedownload, kunt u deze behandelen als een microcontroller + wifi- board , geen andere processors nodig!

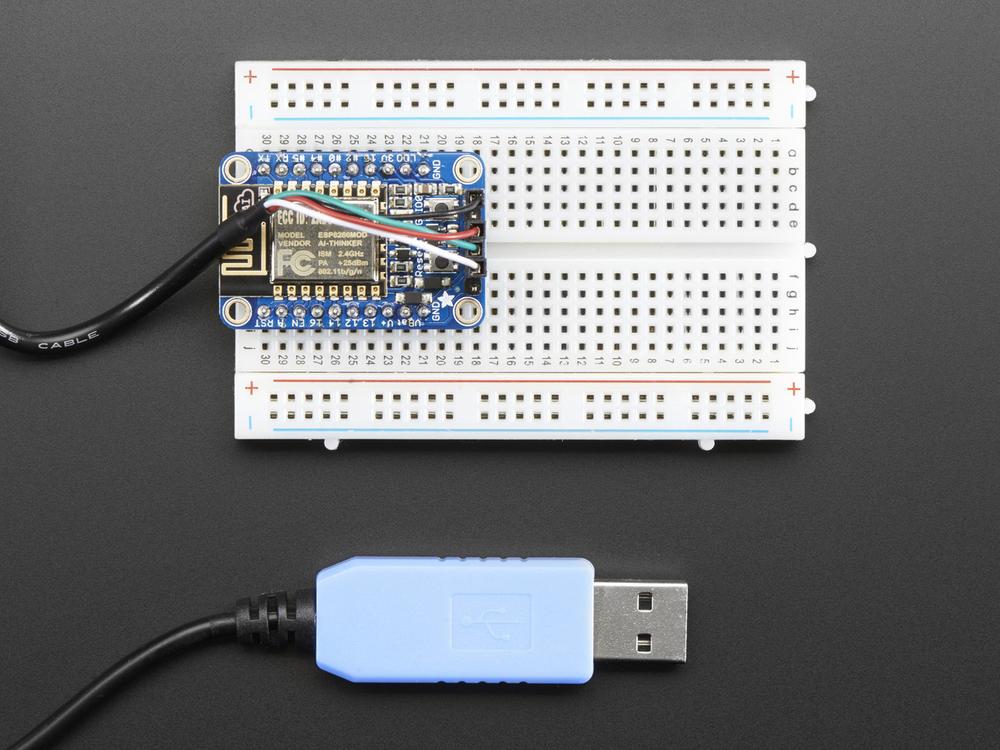

Elke bestelling wordt geleverd met een geassembleerd en getest HUZZAH ESP8266 breakout - board , en een stick van 0,1" header waarop je kunt solderen en de breakout in een breadboard kunt pluggen. Hiervoor zijn een soldeerbout en soldeer nodig, deze zijn niet inbegrepen. Solderless breadboard is ook niet inbegrepen.Je hebt echt een USB-seriële kabel nodig, zoals een USB-consolekabel (goed voor Windows, niet aanbevolen voor MacOSX-gebruikers), FTDI Friend (geweldig voor elk besturingssysteem) of FTDI-kabel (geweldig voor elk besturingssysteem ) om software te uploaden naar de HUZZAH ESP8266!
