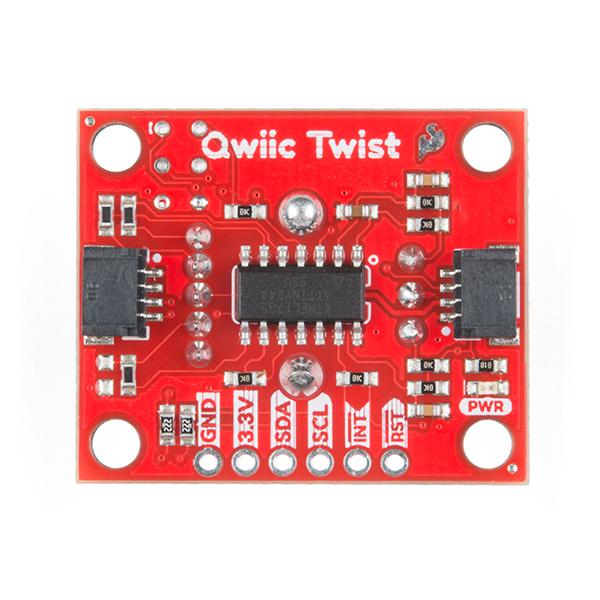

SparkFun Qwiic Twist - Breakout voor RGB rotary encoder

De SparkFun Qwiic Twist is een digitale RGB-roterende encoder-breakout die ook kan worden aangesloten op ons Qwiic Connect-systeem. De Twist zorgt voor alle verschillende interrupts, schakelaars, PWM'ing van LED's en presenteert al die functies via een gebruiksvriendelijke I2C-interface. De Qwiic Twist is ontworpen om de grote massa draden te verwijderen die nodig zijn om een RGB-encoder in een breadboard te implementeren, zodat je kunt stoppen met rommelen met interrupt-foutopsporing en terug kunt gaan naar je project! Gebruikmakend van ons handige Qwiic-systeem, is solderen niet nodig om het op de rest van uw systeem aan te sluiten. We hebben echter nog steeds pinnen met een afstand van 0,1 " naar buiten gebracht voor het geval u liever een breadboard gebruikt.

Een rotatie met de klok mee voor de roterende encoder verhoogt het totale aantal met 24 en -24 tegen de klok in. Het aantal 'tikken' of stappen dat u aan de knop hebt gedraaid, wordt allemaal via I2C verzonden. De rode, groene en blauwe LED's worden allemaal ingesteld via softwarecommando's en kunnen digitaal worden gemengd om meer dan 16 miljoen kleuren te bereiken!

We hebben Qwiic Twist ontworpen met een inspringing-encoder die de gebruiker een geweldig 'klikgevoel' geeft. Bovendien heeft de encoder een ingebouwde knop zodat de gebruiker een GUI-menu of element kan selecteren door erop te drukken. De Qwiic Twist gebruikt een as van 6 mm en werkt geweldig met onze doorzichtige plastic knop die wordt vermeld in de onderstaande aansluitaccessoires of elke andere knop van 6 mm.

We hebben ook een Arduino-library geschreven voor de Qwiic Twist die alle verschillende functies van de Twist laat zien en voor een gemakkelijke koppeling met de ontsnapping, inclusief een litanie van voorbeelden!

Het SparkFun Qwiic Connect-systeem is een ecosysteem van I2C-sensoren, actuatoren, afschermingen en kabels die het maken van prototypes sneller en minder foutgevoelig maken. Alle Qwiic-compatibele kaarten gebruiken een gemeenschappelijke 1 mm pitch, 4-pins JST-connector. Dit vermindert de hoeveelheid benodigde PCB-ruimte, en gepolariseerde aansluitingen zorgen ervoor dat u deze niet verkeerd kunt aansluiten.

Kenmerken:

• Lengte / breedte: 1 "x 1,2" (25,4 mm x 30,5 mm)
• Hoogte: 0,984 inch (25 mm)
• Spanning: 3.3V
• Actueel:
  • Ongeveer 2,8 mA LED's uit
  • Ongeveer 40,6 mA met LED's op 100%
• 24 tikken per 360 ° rotatie
• Met de klok mee en tegen de klok in wordt gedetecteerd
• Via software configureerbaar I2C-adres - tot 111 apparaten op een enkele bus
• Ingebouwde kortstondige knop
• RGB LED aangestuurd via PWM waardoor tot 16 miljoen kleuren mogelijk zijn
• Tot 400 kHz I2C-communicatie
• Jumpers voor adresselectie, interrupt pull up uitschakelen en I2C pull up uitschakelen
• I2C-adres: 0x3F (jumper open, standaard), 0x3E (jumper gesloten)
• 2x Qwiic-connectoren
