Thermokoppelversterker MAX31855 breakout board (MAX6675 upgrade)

Artikelnr. ADA269 Merk Adafruit Model 269 Share Schrijf een review
Thermokoppelversterker MAX31855 breakout board (MAX6675 upgrade)



Beschrijving

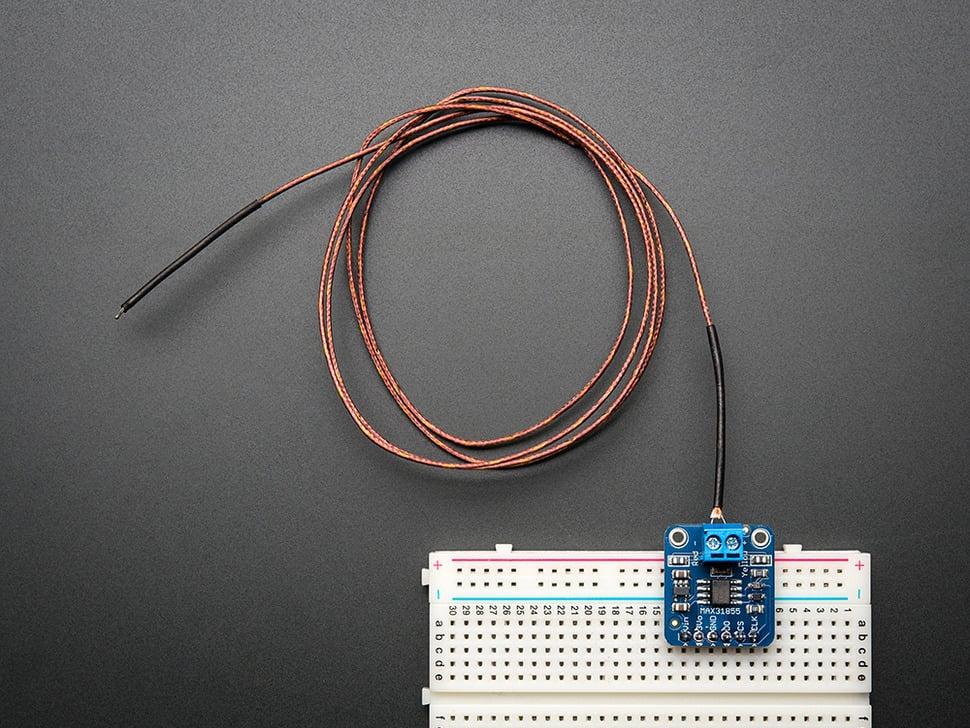

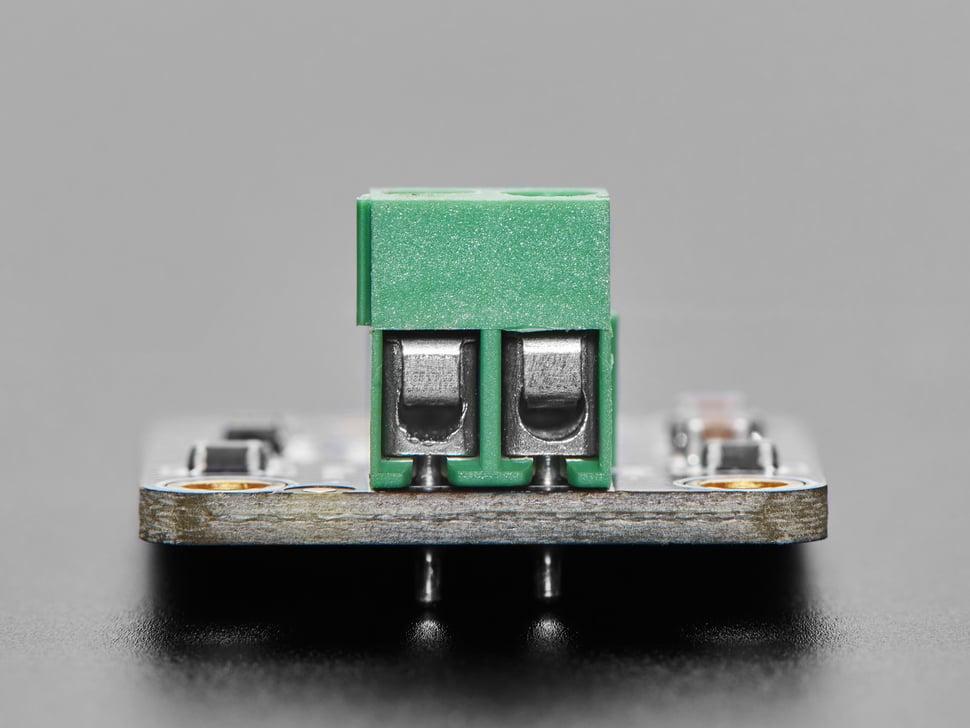

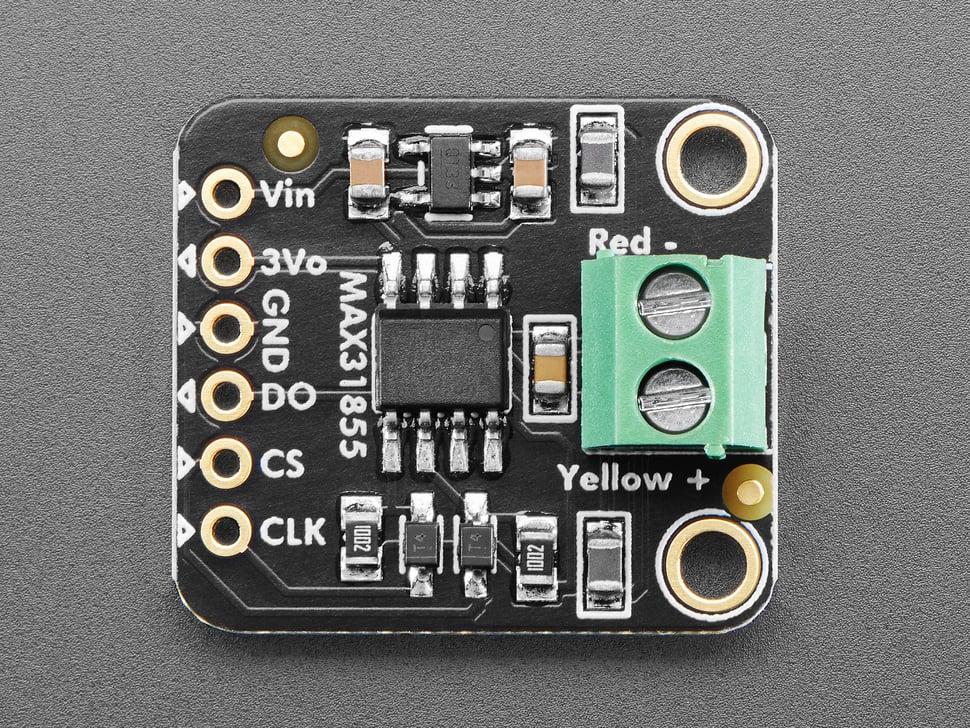

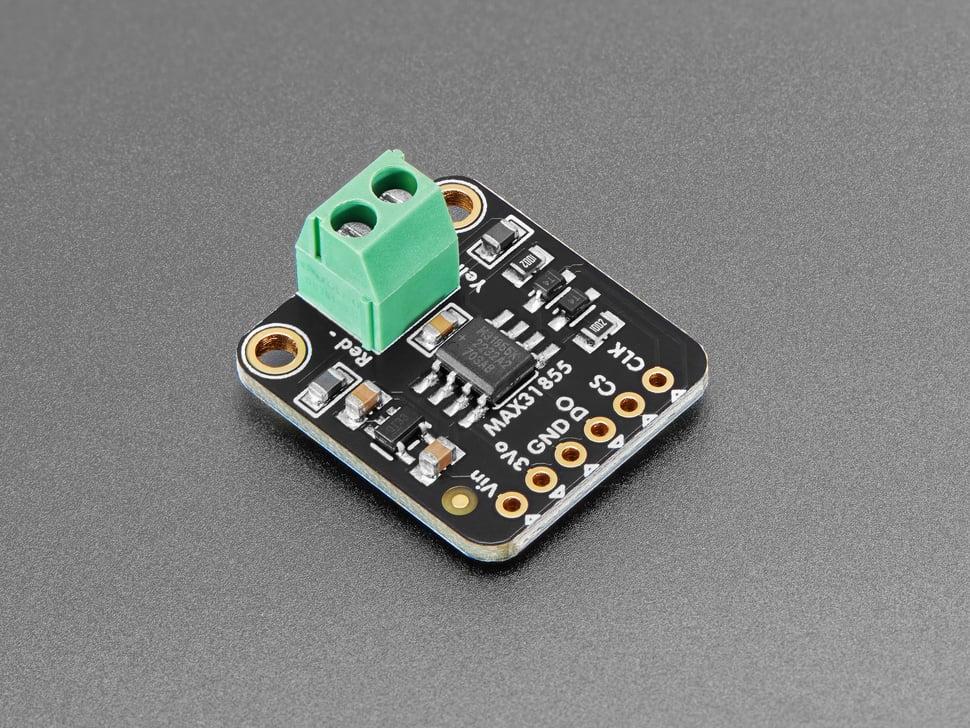

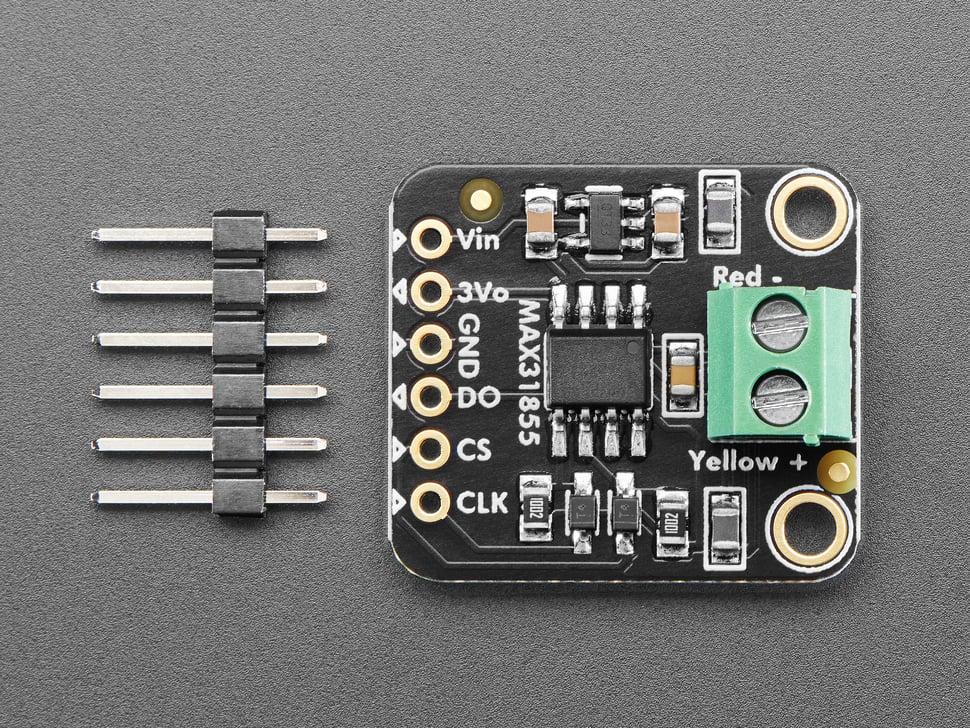

Thermokoppels zijn erg gevoelig en vereisen een goede versterker met een koudecompensatiereferentie. De MAX31855K doet alles voor u en kan eenvoudig worden aangesloten op elke microcontroller, zelfs een zonder analoge ingang. Dit breakout-bord heeft de chip zelf, een 3.3V-regelaar met 10uF bypass-condensatoren en niveauverschuivingscircuits, allemaal geassembleerd en getest. Wordt geleverd met een 2-pins aansluitblok (voor aansluiting op het thermokoppel) en pin-header (voor aansluiting op elk breadboard of perfboard). Gaat geweldig met ons 1m K-type thermokoppel.

Als je een thermokoppel-interface nodig hebt die andere soorten thermokoppels aankan, bekijk dan onze 'Universele' MAX31856-versterkerprint die in de Arduino-schets kan worden geconfigureerd om te communiceren met vrijwel elk type thermokoppel.

Nieuw! Gebruikt nu de MAX31855K in plaats van de MAX6675, zodat hij een groter temperatuurmeetbereik kan meten. Houd er rekening mee dat de MAX31855 is niet pin-compatibel of drop-in-code compatibel met de MAX6675. We hebben een Arduino-library voor beide chips, maar je moet bestaande MAX6675-ontwerpen aanpassen voor de nieuwe MAX31855. De MAX6675 is niet meer leverbaar door Maxim.
  • Werkt met elk thermokoppel type K
  • Werkt niet met een ander type thermokoppel dan het K-type

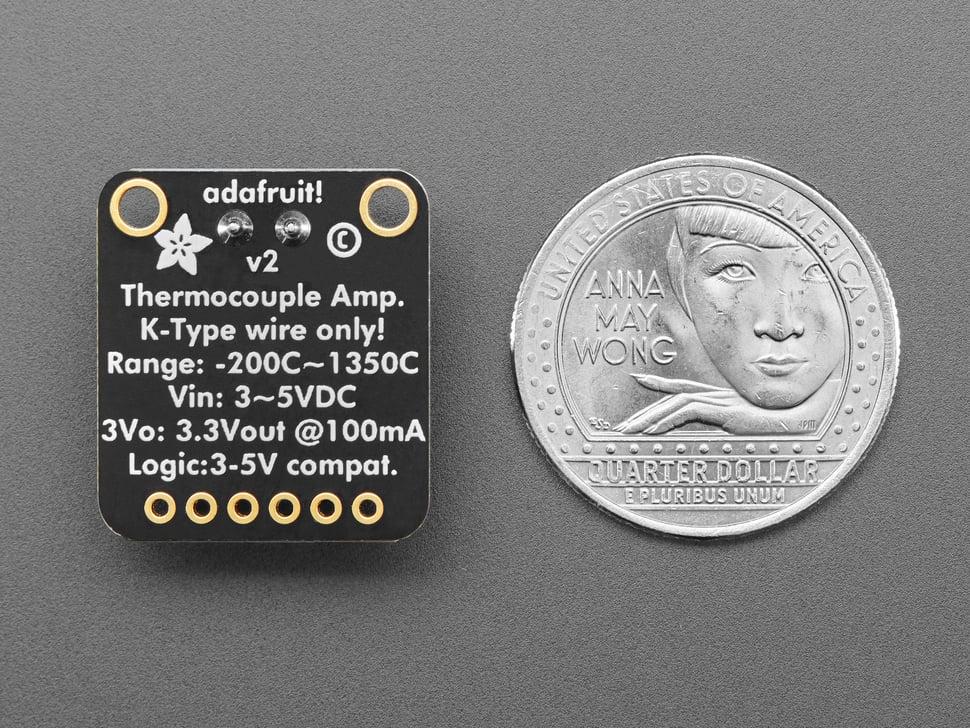

  • Uitgang van -200 ° C tot + 1350 ° C in stappen van 0,25 graden - houd er rekening mee dat K-thermokoppels ongeveer ± 2 ° C tot ± 6 ° C nauwkeurig zijn
  • Interne temperatuurmeting
  • 3.3 tot 5v voeding en logisch niveau compliant!
  • Voor SPI-gegevensuitvoer zijn 3 digitale I / O-pinnen vereist.
Hé, we hebben zelfs een handige tutorial over thermokoppels die zowel CircuitPython- als Arduino-libraries, bedradingsschema's en voorbeeldcode bevat. Hoe makkelijk is dat?
