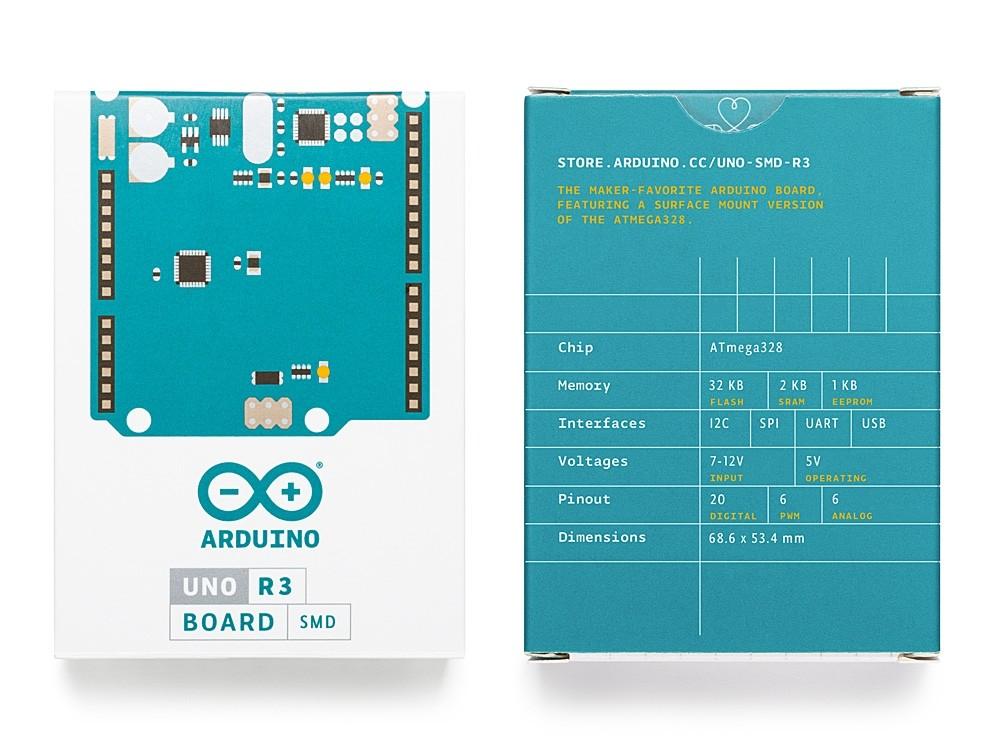

Arduino Uno Rev3 SMD

De Arduino Uno Rev3 SMD is een microcontrollerboard gebaseerd op de ATmega328. Het heeft 14 digitale invoer- / uitvoerpinnen (waarvan 6 kunnen worden gebruikt als PWM-outputs), 6 analoge inputs, een 16 MHz keramische resonator (CSTCE16M0V53-R0), een USB-aansluiting, een voedingsaansluiting, een ICSP-header en een reset knop. Het bevat alles wat nodig is om de microcontroller te ondersteunen; sluit hem gewoon aan op een computer met een USB-kabel of voorzie hem van stroom met een AC-naar-DC-adapter of batterij om aan de slag te gaan.
De Uno verschilt van alle voorgaande kaarten doordat hij geen gebruikmaakt van de FTDI USB-naar-serieel driver-chip.

Extra functies van de R3-versie zijn:

• ATmega16U2 in plaats 8U2 als USB-naar-serieel converter.
• 1.0 pinout: SDA- en SCL-pinnen toegevoegd voor TWI-communicatie die in de buurt van de AREF-pin zijn geplaatst en twee andere nieuwe pinnen die in de buurt van de RESET-pin zijn geplaatst, de IOREF waarmee de shields zich kunnen aanpassen aan de spanning van het bord en de tweede is een niet aangesloten pin, die is gereserveerd voor toekomstige doeleinden.
• sterker RESET-circuit.
