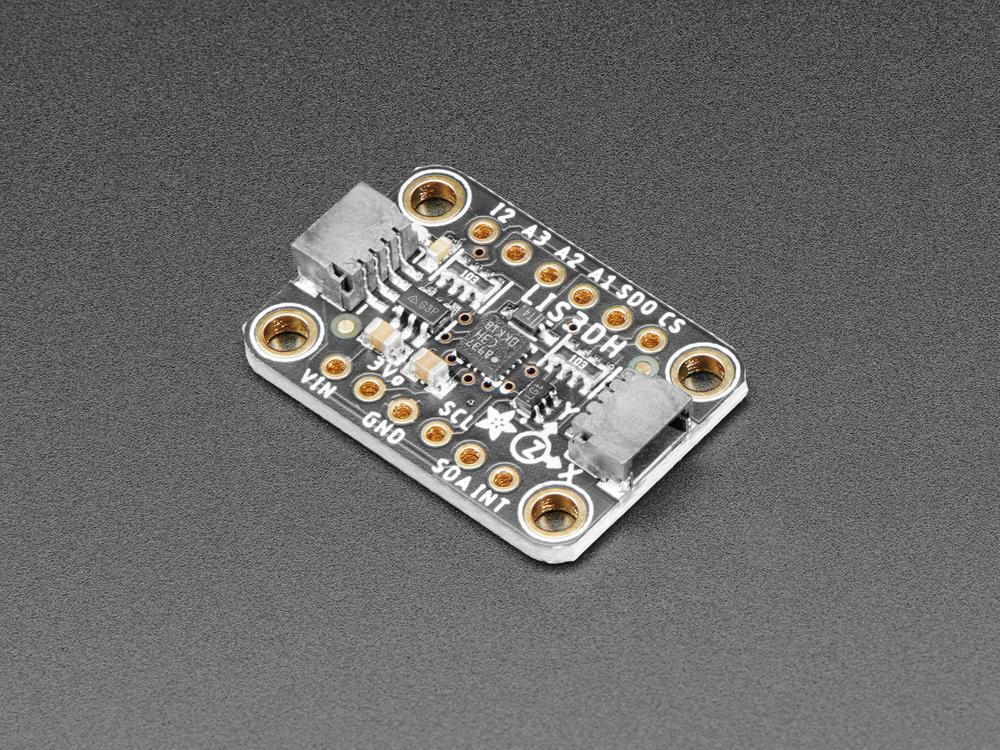

Adafruit LIS3DH drieassige Accelerometer (+ -2 g / 4 g / 8 g / 16 g)

De LIS3DH is een erg populair laag vermogen drieassige Accelerometer. Het kost niet veel, maar heeft zowat elke 'extra' die u zou willen in een accelerometer:

• Drie-assige detectie, 10-bits precisie
• ± 2g / ± 4g / ± 8g / ± 16g selecteerbare schaalverdeling
• Zowel I2C (2 mogelijke adressen) als SPI-interface-opties
• Uitgang onderbreken
• Meerdere datasnelheden van 1 Hz tot 5 Khz
• Slechts 2uA stroomverbruik (alleen de chip zelf, exclusief ondersteunende schakelingen)
• Tikken, dubbeltikken, oriëntatie en vrije val detectie
• 3 extra ADC-inputs die u kunt lezen via I2C

Aan dat alles hebben we ook toegevoegd:

• 3.3V regulator + level shifting, dus je kunt hem veilig gebruiken met elke Arduino of microcontroller zonder dat je een externe level shifter nodig hebt!

We bleven deze accelerometer zien in demontage van commerciële producten en dachten dat als dit de meest gebruikteaccelerometer is, het de moeite waard is om een breakout-bord te hebben!

Deze sensor communiceert via I2C of SPI (onze bibliotheekcode ondersteunt beide), dus je kunt hem delen met een heleboel andere sensoren op dezelfde I2C-bus. Er is een adreskeuzepin zodat u twee accelerometers een I2C-bus kunt laten delen.

Om u snel op weg te helpen, hebben we een op maat gemaakte PCB in deQT EMBLEEM vormfactor, waardoor ze gemakkelijk te koppelen zijn. De STEMMA QT-connectoren aan weerszijden zijn compatibel met de SparkFun Qwiic I2C-connectoren. Hiermee kunt u soldeerloze verbindingen maken tussen uw ontwikkelbord en de LIS331s of ze koppelen met een breed scala aan andere sensoren en accessoires met behulp van een compatibele kabel. We hebben natuurlijk alle pinnen naar standaard headers uitgesplitst en een spanningsregelaar en level shifter toegevoegd, zodat je het kunt gebruiken met 3.3V- of 5V-systemen zoals respectievelijk de Raspberry Pi + Feather-serie of Arduino Uno.

Wordt geleverd met een standaard header van 0,1 inch voor het geval u deze wilt gebruiken met een breadboard of perfboard. Vier montagegaten voor eenvoudige bevestiging.

Bekijk onze tutorial voor allerlei details, inclusief pinouts, montage, bedrading en meer!
